系統特點:

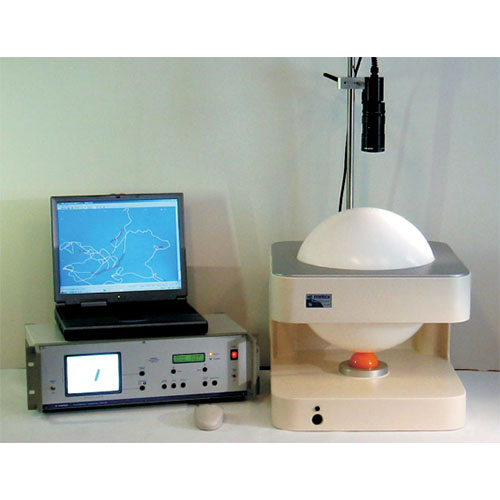

軌跡球行為記錄儀由球體、頂部的昆蟲、驅動電機組成。這個系統設計用以研究和分析不同體型的生物體運動和方向的行為。驅動電機在二維方向上向昆蟲爬行的反方向運動。光學檢測器固定在昆蟲的上方，檢測昆蟲的運動并發送驅動命令到驅動電機，進而驅動軌跡球向昆蟲爬行的反方向運動。數據通過RS232口在提供的軟件里實時以X-Y坐標顯示和記錄。數據直接儲存在計算機里。根據分析對象大小的不同，有三種型號可供選擇。
? 兩種型號可選：直徑300和770mm（最大可做成1700mm）
? 球體由空氣承載，無噪音、易清理
? 位移檢測器是基于CMOS影像傳感器傳感器，自帶的數值信號處理器，無需在昆蟲背上添加反射面
? 只需調整檢測器和驅動電機之間反饋回路中的2項參數：反饋增益和反饋響應的時間常數
? 視頻實時顯示昆蟲運動狀態并適當調整照明（紅外光和可見光）
? 系統根據顏色的差別區分昆蟲與球體，因此無需在昆蟲背板上添加反射面
? 控制單元上視頻實時顯示，操作更加簡便(適用于LC-300)
技術參數:
型號 | 基本參數 | 圖片 |
LC-300型 （針對比較大的昆蟲）：
| 300mm的伺服控制,分析對象約為1-10mm，速度補償0-30cm/s，內置彩色顯示系統，RS232接口，實時速度和方向。 |
|
LC-900型(很小至大體型動物) | 770mm 的伺服控制，最大可做成1700mm，分析對象可以為很小的至15-20cm；內置彩色顯示系統，USB接口，實時速度和方向。 |
|
詳細配置：
LC-300型 （針對比較大的昆蟲） | LC-900型(針對小昆蟲至20cm較大動物)---- | |
軌跡球 | √ | √ |
控制系統 | √ | √ |
傳感器 | CMOS攝像頭，含放大系統 | USB攝像機，大動物需要額外的變焦鏡頭 |
光學系統 | 無 | 無 |
光源 | 紅外、可見光光源(可選) | 紅外環形光源 |
TrackSphere軟件 | √ | √ (比LC-100和LC-300軟件更好用) |
LC-300 LC-900
產地: 德國
