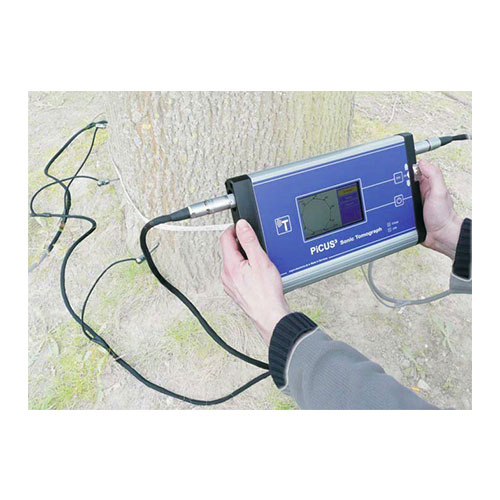

Picus 3彈性波樹木斷層畫像診斷儀用于檢測因蟲害或者自然衰退導致樹木木質腐爛情況，多數情況下主要測量樹干近地面的部分。測量時將傳感器固定在預檢測的斷層上，使用專業設計的電子錘敲擊每個檢測點，聲波在樹干內部傳播，如果樹干內部的介質不同，聲波傳播的速度不同，進而可以判斷樹干內部的健康狀況。
用途：Picus 3彈性波樹木斷層畫像診斷儀用于檢測因蟲害或者自然衰退導致樹木木質腐爛情況，多數情況下主要測量樹干近地面的部分。測量時將傳感器固定在預檢測的斷層上，使用專業設計的電子錘敲擊每個檢測點，聲波在樹干內部傳播，如果樹干內部的介質不同，聲波傳播的速度不同，進而可以判斷樹干內部的健康狀況。
特點：
·快速數據采集；
·實時、實地的掃描預覽；
·可使用三點測量法快速確定是否需要進行全面掃描；
·主控單元內可存儲上百個掃描結果；
·重量輕，比老型號減輕很多；
·內置GPS與藍牙
技術參數
測量范圍 | 樹木胸徑30cm到5米 |
傳感器數量 | 6個或12個 |
傳感器線纜長度 | 3.5m |
測量方式 | 三點或點對點測量 |
高度測量 | 主機內置測高儀 |
存儲功能 | 單機操作，無需筆記本電腦 |
聲波傳播時間測量的分辨率 | 1μs |
電子錘與主機連接 | 藍牙或有線連接兩種模式，藍牙范圍0.5-10m，電子錘自帶LED顯示屏，顯示編號，內置鎳氫可充電電池，500mAh |
GPS | 主機內置GPS，精度0-20m |
主機電池容量 | 可連續用6小時以上，充電時間只要2小時 |
主機顯示方式 | 彩色液晶屏，實時顯示測量圖像，無需電腦 |
數據傳輸 | USB 2.0或藍牙 |
整體尺寸 | 55x42x13cm |
整體重量 | 8.9Kg |
傳感器 | 一體式傳感器可直接將數據傳輸至主機，無需外置放大器盒，使操作更加簡便 |
電子測徑器（可選） | |
測量范圍 | 160mm到2150mm |
材質 | 不銹鋼 |
顯示方式 | LED顯示屏 |
與主機連接 | 藍牙連接，數據直接傳輸至主機 |
嵌入3D成像圖：
應用實例：山毛櫸從2004年至2011年內部腐爛演變
PiCUS Q74軟件專業版功能：
功能描述 | 專業版 |
同時打開多個數據文件 | 有 |
自動計算一個目錄下的全部數據 | 有 |
覆蓋聲波斷層圖像和聲波峰線 | 有 |
分析分叉樹干的不同部分 | 有 |
鼠標停在斷層圖像顯示計算后的聲波速度 | 有 |
大小適當?shù)臄鄬訄D像窗口 | 有 |
測量時計算斷層圖像 | 有 |
裂縫檢測功能 | 有 |
SOT和ERT 3-D掃描圖像 | 有 |
聲波掃描計算時間表 | 有 |
在敲擊窗口顯示條形圖提高數據質量 | 有 |
斷層圖像記錄后增加MP | 有 |
可以使用比傳感器多的測量點 | 有 |
獲取更多的計算選項 | 有 |
TreeSA-靜態集成樹穩定性評估功能 | 有 |
應用文獻：
[1] 王毅明，韓文泉. PiCUS3 在南京市梧桐樹干空洞探測中的應用[J].城市勘測，2015,01:119-122.
[2] 夏聰，黃華枝，等. PICUS在華南地區古樹健康狀況與安全性評估中的應用研究[J]. 河北林業科技，2015，03：24-30.
[3] 梁善慶，王喜平，等. 彈性波層析成像技術檢測活立木腐朽[J]. 林業科學，2008，44(5):109-114.
[4] 劉頌頌，葉永昌，等. 東莞市古樹名木健康狀況初步研究[J]. 廣東園林，2008，01：55-56.
[5] 向見，何博，等. 桂花樹干無損檢測定量分析[J]. 現代農業科技，2014，02：141-142.
[6] 孫明巡. 上海主要古樹樹干腐爛狀況檢測研究[J]. 安徽農業科學，2012，40(17):9637-9502.
